红外线加热应用知识
热传递和红外线加热原理知识
发布时间：2018-01-08 14:57:29 信息来源：萨莱米自动化
红外线(加热器）是一种电磁波 电磁波有多种形式,如伽玛射线、紫外光或无线电波。它 们的性质相似,但能量不同。可见光的波长范围为0.38 - 0.78微米,而红外线的波长范围在780纳米(0.78微米) 到1000微米(1000微米= 1mm)之间
热能由于温差产生的能量。它只向一个方向移动,即从较高温度的区域流向低温区域。能量会从一个位置流向另 一个位置,直到两个物质有相同的温度。因此,温度是测
量系统中能量总量的方法。任何表面温度大于绝对零度 (-273.15°C)的物体都将辐射红外能量。因此,我们身边
周围的物体都在辐射红外能量。如果两个物体处于相同 的温度,那么它们就会释放和接收相同数量的能量,因 此温度不会发生改变。当一个物体比另一个物体热时, 红外能量将从较的热物体传递到较冷的物体。
关于热量测定的定义:
热量是能量的一种形式,可以用 焦耳、卡路里或Btus英国热量单位(British thermal units)来测量。 机械能:它等于将1牛顿的力通过1米(1牛顿米或nm)的距 离所消耗的能量(或功)。 电能:1安培的电流通过1欧姆的电阻1秒钟消耗的能量。
温度可以用几种形式表示。
摄氏度(°C)是我们最常见的 表示方法; 开尔文(K)是一个更科学的单位(绝对温标) 或华氏(°f),主要在美国使用。热功率以瓦特(W)计量: 1瓦= 1焦耳/秒。热通量(Φq)是单位时间内同过单位面积 的能量。它的符号是和单位是W / m2。在工业中W / cm2是很常见的一种计量单位。 热传递的3种形式:
1.热传导:
2､对流
对流有两种形式:自然对流和强制对流。
3.红外辐射（加热器）
一切温度高于绝对零度的物体都能产生热辐射,温度愈 高,短波成分愈多,辐射出的总能量就愈大。由于电磁波的传播无需任何介质,所以热辐射是在真空中唯一的传热方式。波长越短能量越强。红外辐射位于可见光红光 外端,波长范围在0.78μm和1毫米之间。辐射传热只发生在发射源的辐射能冲击另一个物体并被吸收的时候。
辐射的吸收 红外线加热是非接触的,不需要介质进行传热。红外辐 射在接触到物体表面时,会发生反射(ρ)、吸收(α)和透 过(τ)的现象。
（红外线）辐射（加热器）
红外源可以向各个方向辐射,但有些设计可以改变辐射 的方向,产品的几何形状决定了多少红外能量会到达物 质表面。
辐射传热有三种主要规律。
A. 斯蒂芬-玻尔兹曼定律 从公式我们可以算出,在特定的温度下,红外线所辐射的 总能量。也就是说,在特定的温度下,黑体辐射源在单位 面积所辐射红外线的全部能量。
但世界上不存在吸收比为1的物体,即在任何条件下,对 任何波长的外来辐射能完全吸收而无任何反射或者穿 透的物体。根据实际受辐射面积(a)以及材料的辐射系数 (ε),蒂芬玻尔兹曼定律就变成:
斯蒂芬-波尔兹曼辐射率定律
根据基尔霍夫热力平衡定义可知一个物体的吸收率和辐 射是相等的,这就意味着我们可以根据辐射率来判断这 个物体的吸收率。
利用这一定律,我们现在可以计算t1和t2的 两个辐射表面之间的净热量传递
这两者之间发生了能量的交换,区别在于 它们释放的能量不同。
B.普朗克定律
德国物理学家马克斯·普朗克在1900年提出这一黑体 辐射的数学关系。 也就是说,在特定的温度下,任何 物体都能发出一定波长的红外辐射。
辐射源在不同温度下的光谱强度分布(ε= 0.9)
辐射的波长的函数是连续的,且其功率随温度升高而升高。
对于一个非常高温的物体来说，黑体白 辐射的波长极其的短，就像太阳辐射一样。
因此普朗克定律引普朗克给我们引出了第三定律，即辐射传热定律。
C. 维恩位移定律
韦恩位移定律遵循普朗克定律。在黑体辐射谱中,产生最 大辐射量的波长和黑体的温度乘积为一常数,
辐射
一个绝对黑体的表面是一个不反射任何电磁波，单纯释放电磁波的表面。绝对黑体的能量和波长的图被称为黑体光谱。一个灯泡的白热灯丝就是一个很好的黑体的例子。因为从灯丝毫发出来的电磁波几乎全部被周围的物体吸收了，被反射的很少。
从图中我们可以看到。灯泡一小时辐射的能量只有一小 部分在可见光的光谱内。随着温度的升高,波长越来越 短,辐射能也越来越大。从图中我们还可以看出,在室温 下的岩石(20°C)发出的辐射全都不在可见光的光谱之 中。当物体被加热,他们开始发出可见光。在600°C时,就 像一个电热炉一样,发出暗红色的光。
术语摘要
红外辐射:一部分介于可见光与微波光谱之间的电 磁辐射。

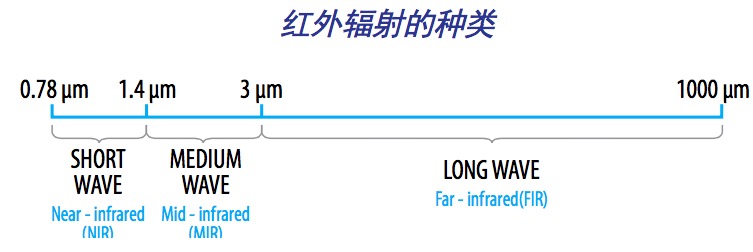

外辐射的种类
种类 光谱范围
短波(近红外)(nir) 0.75 – 1.4μm
中波(中红外)(Mir) 1.4 - 3 μm
长波（远红外线）（ＦＩＲ） 3-10um
辐射系数：一个物体与绝对黑体在同一温度下所辐射的能量的比值。换句话说，就是一个物体的黑度的多少。
发射源：发射红外辐射的物体。在这本书中大多指的红外线加热器或元件。
红外线加热：用红外线加热物体。不像其它两种加热方式，如传导和对流，这种加热方式不需要介质进行传热。
热量输出/热通量：单位面积上的能量分布。单位是W/cm2
导线：是用来传导电流、输送电能的元件。
电阻线圈线:内嵌的金属丝,用于在抵抗电流的同时产生 热量。
最大功率密度:单位面积上的功率的最大值。 表面平均温度::在发射体表面不同位置测量的温度的平均值。 辐射功率密度:单位面积上的辐射的功率。
热电偶:一种温度测量设备,它由两种不同成份的材质导体组 成闭合回路,当两端存在温度梯度时,回路中就会有电流通 过,此时两端之间就存在电动势——热电动势。
红外线测量仪:一种非接触式温度测量设备,它能够发射 一定频率的激光光束。
全平板空心加热器ffeH和全弧形加热器fte的表面温度 和功率密度的变化。( 额定功率250W - 800W-230V)
ＦＱＥ的表面温度和功率密度的变化(全石英加热器,额定 功率150W - 1000W 230V)
